產(chǎn)品中心PRODUCT

屋面聚脲防水材料

海美特自主研發(fā)的第三代噴涂聚脲彈性體材料，通過A組分改性半預(yù)聚體與B組分端氨基聚醚、胺擴(kuò)鏈劑、納米填料、顏料組成，現(xiàn)場噴涂成型。

該技術(shù)突破了以往聚脲/聚氨酯材料必須使用底漆的局限，可直接噴涂于基材表面，將新材料、新設(shè)備和新工藝有機(jī)的結(jié)合在一起，是傳統(tǒng)技術(shù)的一次革命性飛躍！

特點(diǎn) | Features

1、施工工期短——產(chǎn)品固化快，10秒凝膠，10分鐘達(dá)到步行強(qiáng)度，縮短涂裝周期
2、涂層無接縫——采用噴涂工藝，頂面、立面、復(fù)雜曲面連續(xù)無接縫施工、無流掛，克服多層施工帶來的弊病，杜絕滲漏風(fēng)險
3、受施工環(huán)境影響小——由于材料的有異性對施工溫度和濕度不敏感，降低施工難度和質(zhì)量風(fēng)險
4、防水性能優(yōu)越——涂層致密連續(xù)、無接縫，能在風(fēng)吹雨淋日曬的情況下保持良好的防水性能。
5、物理性能優(yōu)越——對不同的基材（混凝土、鐵/鋼/不銹鋼、鋁、銅、橡膠、木質(zhì)等底材）均有良好附著力；耐介質(zhì)性能優(yōu)秀；硬度（彈性/剛性）可調(diào)整范圍大；拉伸強(qiáng)度高、伸長率高、耐介質(zhì)好、耐磨性好、抗沖擊優(yōu)異；脂肪族體系可長期戶外使用。
6、裂縫追隨性優(yōu)異——能耐受結(jié)構(gòu)變形而聚脲涂層本身不會損壞
7、環(huán)保型產(chǎn)品——不含溶劑，施工安全，對環(huán)境友好

主要性能指標(biāo) | Main Performance

項(xiàng)目	Ⅰ型	Ⅱ型	檢測標(biāo)準(zhǔn)
固含量/%	100	100	GB/T 1725-2007
凝膠時間/S	10	10	GB/T 1728-1979
拉伸強(qiáng)度/MPa	15	21	GB/T 528-2009
扯斷伸長率/%/	400	520	GB/T528-2009
撕裂強(qiáng)度 KN/m	50	78	GB/T529-2008
邵A硬度/°	80-90	80-90	GB/T 531.1-2008
附著力(砼) /MPa	2.6	2.8	ASTM D4541-2009
耐沖擊性/kg.m	1.5	1.5	GB/T 20624.2-2006
不透水性 0.4MPa/2h	不透水	不透水	GB/T 23446-2009
人工氣候老化/2000h	良好	良好	GB/T 18244-2000
耐磨性（750g/500r）/mg	25	25	GB/T 23446-2009
密度 g/cm³	1.02	1.02	ISO3233-1998

以上參數(shù)均為采用Graco H-XP3主機(jī)＆Fusion AP噴槍在實(shí)驗(yàn)室條件下噴涂，于23±2℃相對濕度為50%±5%條件下固化7天后測試的物理性能。

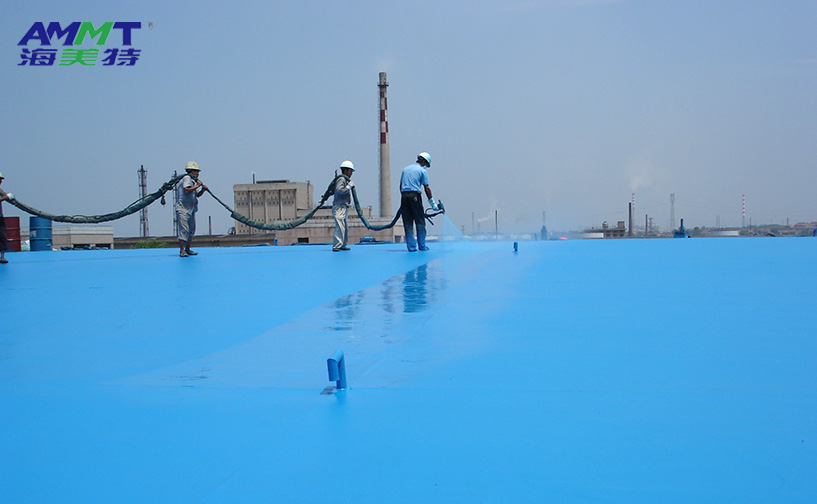

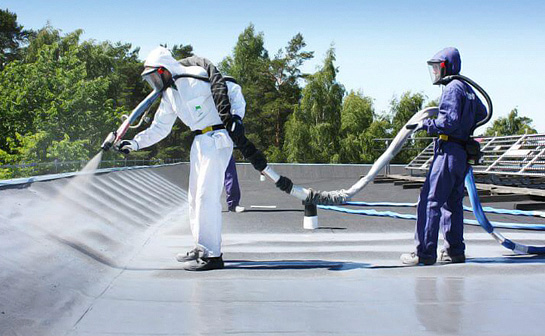

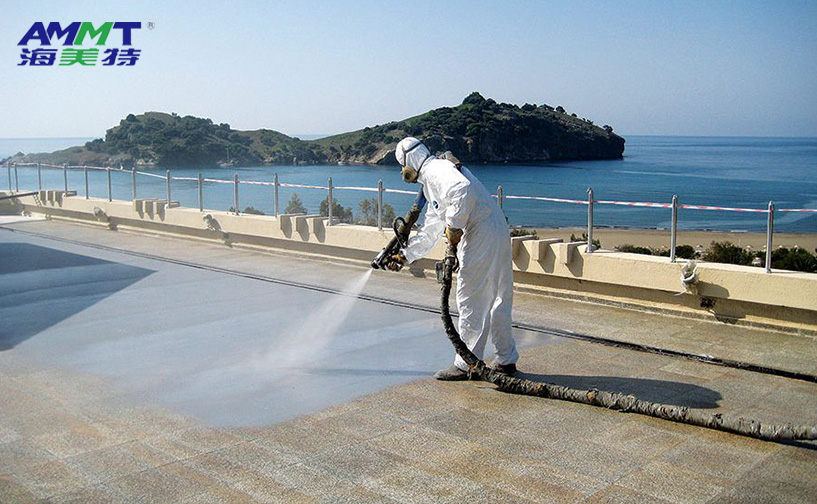

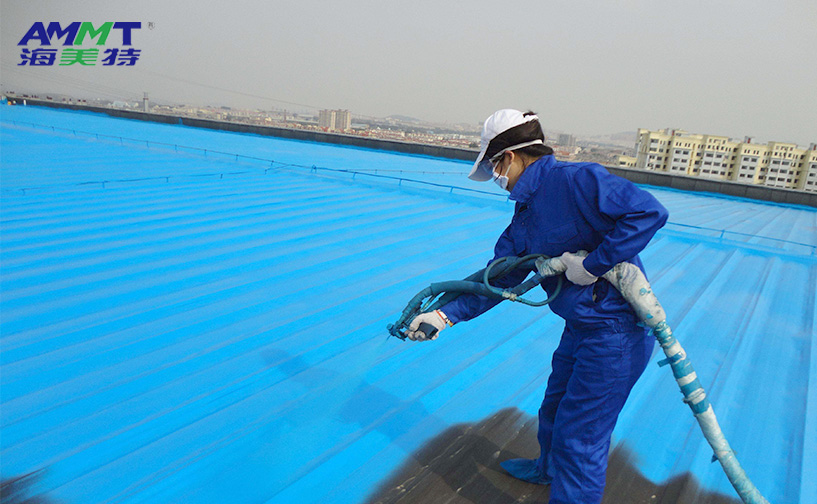

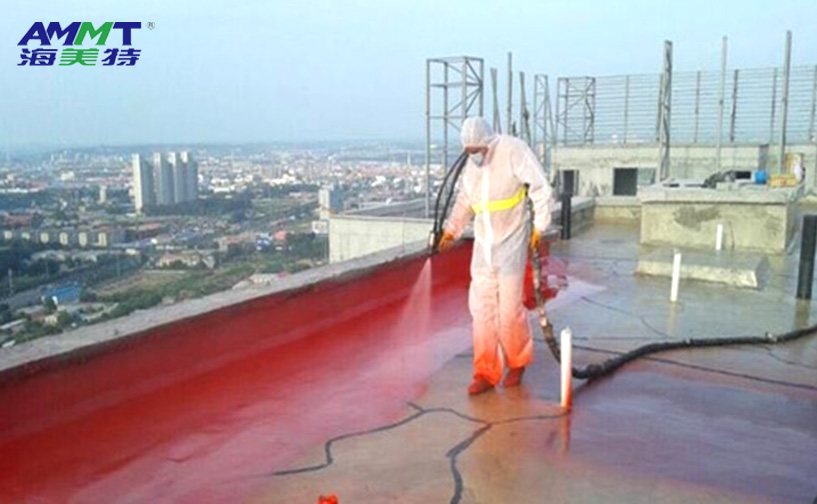

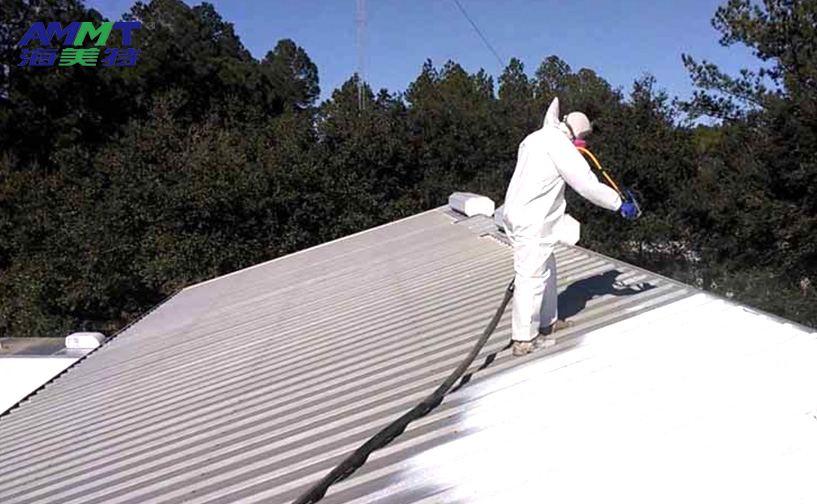

施工說明 | Application Specification

? 本產(chǎn)品為雙組份包裝，A組份、B組份的比例為是A：B=1：1（體積比）。
? 施工前將B組份充分?jǐn)嚢杈鶆颉?/span>
? 施工時必須使用本公司指定的高溫、高壓撞擊混合設(shè)備或靜態(tài)螺旋混合設(shè)備。
? 標(biāo)準(zhǔn)厚度：1.5-2mm。
? 涂裝間隔：最長不超過3h。
? A組份未用完的涂料應(yīng)充氮?dú)夂竺芊獗４妗?/span>
? 嚴(yán)禁加入任何稀釋劑。
? 工具清洗：專用稀釋劑。
